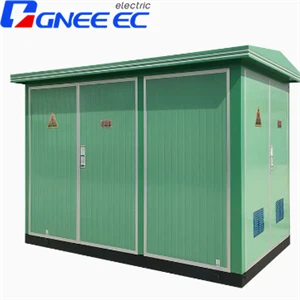

Jedinična transformatorska stanica
Imate pitanja? Prodajni predstavnici GNEE -a dostupni su za chat uživo sada
Pošaljite e-mail:sales@gneeelectric.com
Tel:+8615824687445
Jedinicatransformatori trafostanicaimaju iste slučajeve uporabe kao i obični transformatori trafostanica. Dizajniran je za obavljanje temeljne zadaće: transformaciju naponskih razina. Snaga proizvedena u proizvodnim stanicama često prenosi visoke napone na velike udaljenosti kako bi se smanjili gubici u prijenosu.
Međutim, ovi visoki naponi nisu prikladni za izravnu upotrebu u domovima, tvrtkama i industriji zbog sigurnosnih problema i kompatibilnosti opreme. Dakle, oni transformiraju napon na niži iznos zadistribucijski transformatoripretvoriti u još niži napon za kućnu i poslovnu uporabu.
Tehnički podaci
|
Nazivni napon |
7,2/17,5/24kV |
38kV |
|
Normalna temperatura okoline |
40 stupnjeva C |
40 stupnjeva C |
|
Maksimalna temperatura okoline |
50 stupnjeva C |
50 stupnjeva C |
|
Konstrukcija kućišta |
Modularni |
Modularni |
|
Ventilacija |
Prirodno |
Prirodno |
|
Temperaturna klasa (Std.) |
K 10 |
K 10 |
|
Stupanj zaštite |
|
|
|
SN i NN odjeljak |
IP 54 |
IP 54 |
|
Pretinac transformatora |
IP 23 |
IP 23 |
|
SN rasklopni uređaj |
|
|
|
Nazivni napon (kV) |
12/24kV |
36kV |
|
Nazivna razina izolacije |
|
|
|
Frekvencija napajanja (kV rms) |
28/50 |
70 |
|
Impuls (kV p) |
75/125 |
170 |
|
Nazivna frekvencija (Hz) |
50/60 |
50/60 |
|
Izolator |
|
|
|
Nazivna normalna struja (A) |
630 |
630 |
|
Prekidna sposobnost (A) |
630 |
630 |
|
Kapacitet izrade (kA) |
52.5 / 40 |
50 |
|
Vakuumski prekidač |
|
|
|
Nazivna normalna struja (A) |
630 |
630 |
|
Prekidna sposobnost (kA) |
21/16 |
20 |
|
Kapacitet izrade (kA) |
52.5 / 40 |
50 |
|
Energetski transformator |
|
|
|
Nazivna snaga (kVA) – vrsta ulja |
2500 |
2000 |
|
Nazivna snaga (kVA) – Suhi tip |
2500 |
2000 |
|
Nazivni sekundarni napon (V) |
433 |
433 |
|
Grupa vektora |
Dinan 11 |
Dinan 11 |
|
Domet dodirivanja |
+ 5 u koracima od 2,5% |
+ 5 u koracima od 2,5% |
|
Tipska ispitivanja |
|
|
|
IP |
Da |
Da |
|
Unutarnji luk |
Da |
Da |
|
Klasa kućišta |
Da |
Da |
|
Ispitivanje udarom |
Da |
Da |
|
Ispitivanje kratkog spoja na uzemljenju |
Da |
Da |
Komponente i sastav
Jedinica trafostanice transformator je kombinacija različitih osnovnih komponenti, glavne komponente su transformator trafostanice, primarna oprema i sekundarna oprema. Postoje dvije različite vrste jediničnih podstanica. Postoje trafostanice primarne jedinice (sekundarni napon 1000v i više) i sekundarne trafostanice (sekundarni napon 1000v i niži).
Rasklopna oprema i prekidači:
Sastavni dio trafostanice jedinice su razvodni uređaji i prekidači, koji su odgovorni za kontrolu protoka električne energije, izolaciju kvarova i zaštitu distribucijske mreže od preopterećenja i prekida.
Prilog:
Transformator i pripadajuća oprema smješteni su u zaštitnom kućištu radi zaštite od čimbenika okoline, čime se povećava njihova pouzdanost i vijek trajanja. Jedinična trafostanica razlikuje se od konvencionalne trafostanice po tome što je zatvorena sklopnim uređajima i prekidačima.
Pakiranje i otprema
Popularni tagovi: jedinična transformatorska podstanica, proizvođači, dobavljači, tvornica jedinične transformatorske podstanice u Kini, transformator prijenosa, inženjering transformatora trafostanica, Komplet za respostavne transformatora, Komplet za održavanje transformatora trafostanica, Procjena transformatora trafostanice, Komponente transformatora trafostanica
