Jasni poliuretanski emajliran okrugla bakrena žica prekrivena poliamidom, klasa 155
Imate pitanja? Prodajni predstavnici GNEE -a dostupni su za chat uživo sada
Pošaljite e-mail:sales@gneeelectric.com
Tel:+8615824687445
Jasni poliuretanski emajlirani okrugli bakreni žica obložena poliamidom, Specifikacije klase 155
Dirigent:Bakar
Izolacijski sloj:singl
Toplinska klasa:155 stupnjeva
Izolacijski materijali:Nijedan
Oblik:Krug
Veličina:0,05 mm-1,6 mm
IEC 60317-0-21 Određuje zahtjeve zaplašene emajlirane okrugle bakrene vijugave žice klase 155 s dvostrukim premazom. Temeljni premaz temelji se na poliuretanskoj smoli, koja se može izmijeniti pod uvjetom da zadržava kemijski identitet izvorne smole i ispunjava sve navedene zahtjeve za žicom. Prekrivanje nazad temelji se na poliamidnoj smoli.
Napomena: Modificirana smola je smola koja je podvrgnuta kemijskoj promjeni ili sadrži jedan ili više aditiva za poboljšanje određenih karakteristika performansi ili primjene.
Raspon nominalnih promjera vodiča obuhvaćen ovim standardom je:
Stupanj 1: 0,050 mm do i uključujući 1.600 mm;
Stupanj 2: 0,050 mm do i uključujući 1.600 mm.
Opći zahtjevi
1. Vindirajuća žica
Klasa 155 je toplinska klasa koja zahtijeva minimalni indeks temperature od 155 i temperaturu toplinskog udara od najmanje 175 c.
Temperatura u C koja odgovara temperaturnom indeksu nije nužno ona na kojoj se preporučuje da žica upravlja i to će ovisiti o mnogim čimbenicima, uključujući vrstu uključene opreme.
2. Fleksibilnost i pridržavanje
Konstantna k korištena za izračunavanje broja revolucija za test oguljenja mora biti 150 mm.
3. Tog šoka
Minimalna temperatura toplinskog udara mora biti 175 stupnjeva.
4.CUT - kroz
Ne smije se dogoditi neuspjeh u roku od 2 minute na 200 stupnjeva.
5. Resistent to Abrasion (nominalni promjeri vodiča od 0,250 mm do 1.600 mm)
Žica mora ispunjavati zahtjeve navedene u tablici 1.
Za intermedijarne promjere nominalnog vodiča, uziva se vrijednost sljedećeg većeg promjera nominalnog vodiča.
Tablica 1- Otpornost abraziji
| Nominalni promjer vodiča (MM) | 1. stupanj | Stupanj 2 | ||
| Minimalna prosječna sila na neuspjeh (n) | Minimalna sila do neuspjeha svakog mjerenja (n) | Minimalna prosječna sila na neuspjeh (n) | Minimalna sila do neuspjeha svakog mjerenja (n) | |
| 0,250 0,280 0,315 0,355 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 |
2,30 2,50 2,70 2,90 3,15 3,40 3,65 3,90 4,20 4.50 4,80 5,20 5,60 6,00 6,50 7.00 7,50 |
1,95 2,10 2,30 2,50 2,70 2,90 3,10 3,30 3,55 3,80 4,10 4,40 4,75 5,15 5,55 5,95 6,35 |
4,10 4,40 4,75 5,10 5,45 5,80 6,20 6,65 7,1 7,60 8,10 8,70 9,30 10,0 10,7 11,4 12,2 |
3,50 3,70 4,00 4,30 4,60 4,90 5,25 5,60 6,00 6,45 6,90 7,40 7,90 8,50 9,10 9,70 10,4 |
6. Probojni napon
6.1 Općenito
Žica ispunjava zahtjeve dane u 6.2 i 6.3, kada se testira na sobnoj temperaturi i na 155 stupnjeva kada to zahtijeva kupac.
6.2 Promjer nominalnog vodiča do i uključujući 0,100 mm
Najmanje četiri od pet ispitivanih uzoraka ne smiju se razgraditi na naponu manjim ili jednakim onom danom u tablici 2.
Za intermedijarne promjere nominalnog vodiča, uziva se vrijednost sljedećeg većeg promjera nominalnog vodiča.
Tablica 2 probijanja napona
| Nominalni promjer vodiča (MM) | Minimalni napon propadanja (root - srednja vrijednost - kvadratna vrijednost) (rms) (v) | |
| 1. stupanj | Stupanj 2 | |
| Na sobnoj temperaturi | ||
| 0,050 0,056 0,063 0,071 0,080 0,090 0,100 |
275 300 350 375 375 450 450 |
550 600 650 650 750 800 850 |
6.3 Nominalni promjeri vodiča preko 0,100 mm do i uključujući 1.600 mm
Najmanje četiri od pet ispitivanih uzoraka ne smiju se razgraditi na naponu manjim ili jednakim onom danom u tablici 3.
Za intermedijarne promjere nominalnog vodiča, uziva se vrijednost sljedećeg većeg promjera nominalnog vodiča.
Tablica 3- Napon prekida
| Nominalni promjer vodiča (MM) | Minimalni napon propadanja (RMS) (V) | |||
| 1. stupanj | Stupanj 2 | |||
| Sobna temperatura | 155 stupnjeva | Sobna temperatura | 155 stupnjeva | |
| 0,112 0,125 0,140 0,160 0,180 0,200 0,224 0,250 0,280 0,315 0,355 0,400 0,450 |
1 200 1 300 1 400 1 500 1 500 1 600 1 700 1900 2000 2000 2 100 2 100 2 100 |
006 1 000 1 100 1 100 1 100 1 200 1 300 1 400 1 500 1 500 1 600 1 600 1 600 |
2400 2 500 2700 2 900 3 000 3 100 3 300 3 500 3 600 3 700 3 900 4 000 4 000 |
1 800 1900 2000 2 200 2 300 2 300 2 500 2600 2700 2 800 2 900 3 000 3 000 |
| 0,500 0,560 0,630 0,710 0,800 0,900 1,000 do angaziranja 1.600 |
2 200 2 200 2 300 2 300 2300 2 400 2 400 |
1 700 1700 1700 1700 1 700 1 800 |
4 100 4 100 4 300 4 300 4 400 4 500 4 500 |
3 100 3 100 3 200 3 200 3 300 3 400 3 400 |
7. Indeks temperature
Minimalni indeks temperature mora biti 155.
8. Odlaženost
8.1 Općenito
Temperatura kupke lemljenja mora biti (390 ± 5) stupnjeva. Površina konzervirane žice mora biti glatka i bez rupa i ostataka emajla.
8.2 Nominalni promjeri vodiča do i uključujući 0,100 mm
Temperatura kupke za lemljenje mora biti stupanj (390 ± 5) stupnjeva. Maksimalno vrijeme uranjanja mora biti 2 s.
Površina konzervirane žice mora biti glatka i bez rupa i ostataka emajla.
8.3 Nominalni promjeri vodiča preko 0,100 mm
Temperatura kupke za lemljenje mora biti stupanj (390 ± 5) stupnjeva. Maksimalno vrijeme uronjenja (u sekundama) bit će sljedeći višestruki promjer nominalnog vodiča (u milimetrima) s najmanje 2 s.
| 1. stupanj | Stupanj 2 |
| 8 s/mm | 12 s/mm |
Površina konzervirane žice mora biti glatka i bez rupa i ostataka emajla.
9. Dielektrični faktor rasipanja
Test koji će se dogovoriti između kupca i dobavljača.

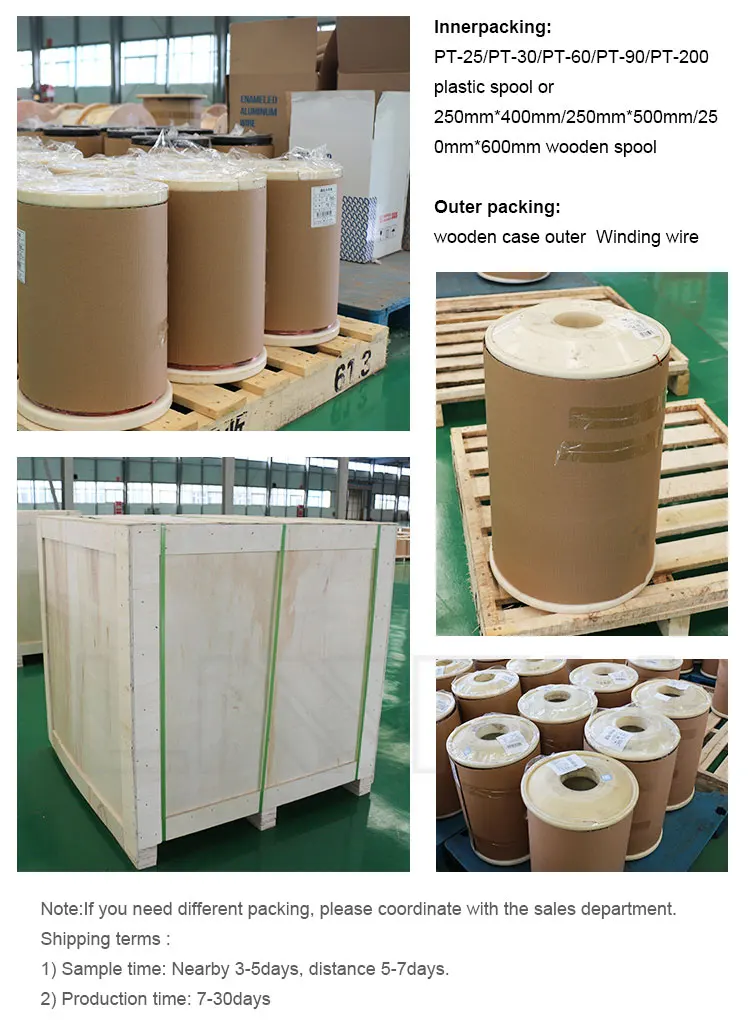

Pakiranje proizvoda
